지능형 자동 배수 ECU

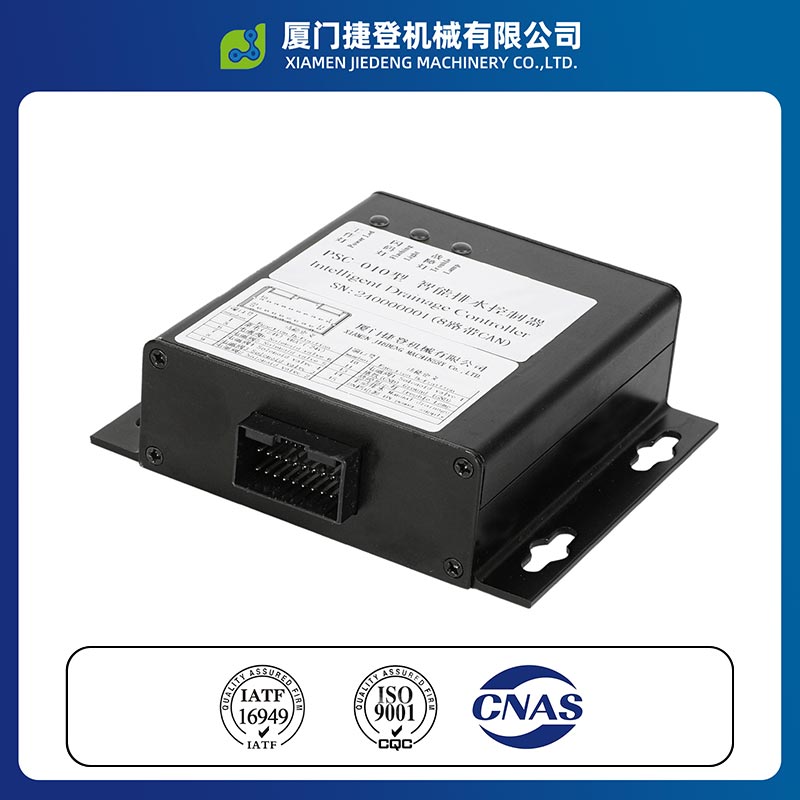

항목 PSC-010 지능형 자동 배수 ECU는 중국 Xiamen Jiedeng Machinery에서 특별히 설계했습니다. 전자 제어 배수 밸브, 대형 트럭 및 세미 트레일러용.

알루미늄 합금 케이스가 특징이며, 내충격성, 방열성, 방진성, 내식성이 우수하며, -20°C ~ +100°C 범위의 가혹한 차량 작동 조건에 적응합니다.

본 제품은 18V~36V 직류 전원을 공급받으며 8개의 제어 채널을 지원합니다. 단락 회로도 포함됩니다. 보호 수준 IP5X의 개방 회로 오류 감지 기능. 종합적으로 갖춰져 있어요 자동배수, 온도연동 가열, 강제배수를 포함한 제어 로직.

당사 제품은 종합적인 디자인 능력을 갖춘 제조사로서 작동 표시등, 깜박이는 코드 표시등 및 오류 표시등이 있어 빠른 오류 진단이 용이합니다. 는 컨트롤러는 안정적으로 작동하고 유지 관리가 용이하여 차량 공기 순환의 안전을 효과적으로 보장합니다. 배수 시스템.

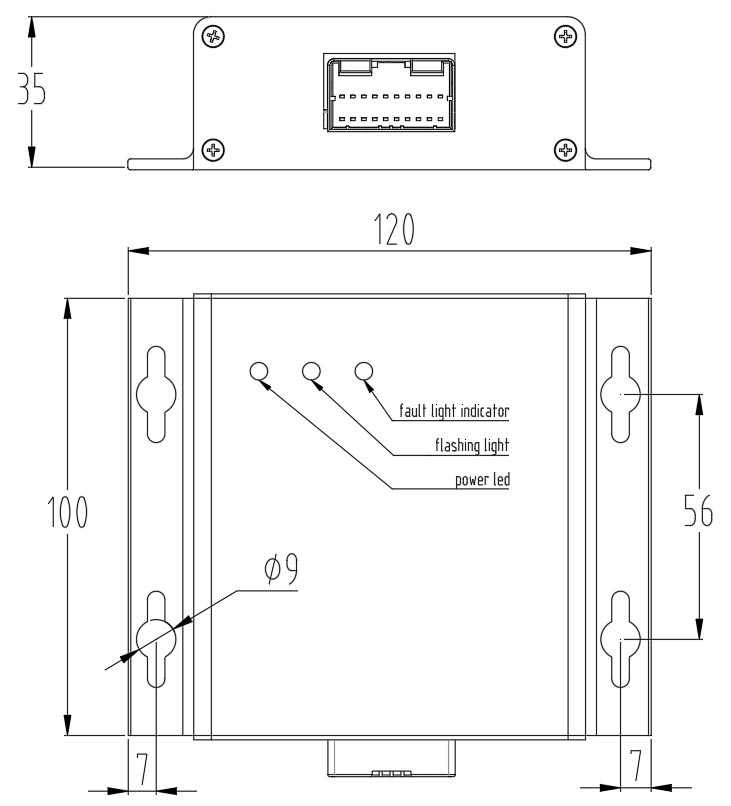

제품 매개변수

알루미늄 합금 케이스의 재료 장점

본 컨트롤러는 알루미늄 합금 케이스로 제작되어 구조적 강도와 발열이 우수합니다. 소산 성능. 이 트레일러 지능형 배수 밸브 컨트롤러는 복잡한 환경에서도 안정적으로 작동할 수 있습니다. 차량 환경(장기적인 진동, 범프, 교차하는 고온 및 저온 포함)

알루미늄 합금 케이스는 충격과 충돌 손상에 효과적으로 저항할 뿐만 아니라 작동 중 내부 구성 요소에서 발생하는 열을 방지하여 고온이 제어에 영향을 미치지 않도록 합니다. 정확성.

동시에 방진 및 내식성이 뛰어나므로 성능이 크게 향상됩니다. 전반적인 내구성과 사용 수명이 뛰어나 혹독한 작업 환경에서도 장기간 안정적으로 사용하기에 매우 적합합니다. 트레일러의 조건.

배수 논리

대형 트럭 지능형 배수 밸브 컨트롤러에는 전용 배수 논리가 특별히 장착되어 있습니다. 대형 트럭용으로 설계되었으며 자동 배수, 난방 제어 및 강제 배수 기능이 통합되어 있습니다. 는 세부사항은 다음과 같습니다:

배수 설명

차량 키 스위치가 "ON" 위치에 있는 경우:

① 온도 t° > 3℃일 때 배수 사이클이 즉시 실행됩니다.
② 온도 t° ≤ 3℃일 경우 전원 투입 및 배수 사이클이 실행되지 않습니다.

키 스위치가 "OFF" 위치에 있는 경우:

① 온도 t° > 3℃일 때 배수 사이클이 즉시 실행됩니다.
② 온도 t° ≤ 3℃일 경우 전원 차단 배수가 실행되지 않습니다.

배수 간격:

밸브 1: 30분에 한 번
밸브 2~8: 2시간마다 1회
단일 배수 기간: 2초

난방 설명

키 스위치가 "ON" 위치에 있는 후 전원을 켠 후:
t° ≤ 3℃일 때 가열 출력이 활성화됩니다.
t° ≥ 5℃일 때 가열 출력이 정지됩니다.
키 스위치가 "ON" 위치에 있는 후 전원을 켰을 때 t° > 3℃이면 가열 출력이 비활성화된 상태로 유지됩니다.

강제 배수 설명

강제 배수 버튼을 길게 누르면 강제 배수가 활성화됩니다.
버튼을 놓으면 강제 배수가 즉시 중단됩니다.

고장 진단

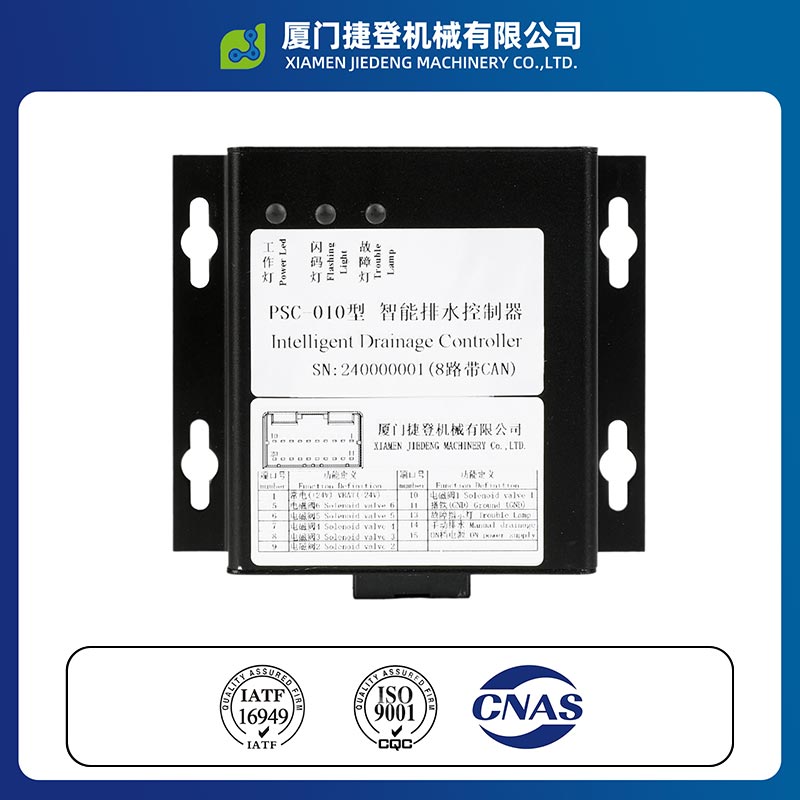

공기 탱크 자동 배수 밸브 컨트롤러의 패널에는 작동 표시등, 깜박이는 코드가 있습니다. 표시등 및 오류 표시등. 장비가 오작동하면 이 표시등이 켜집니다. 또는 플래시를 사용하여 조명 상태에 따라 신속하고 예비적인 결함 진단이 가능합니다.

특정 결함의 경우 정의에 대한 문제 해결을 위해 다음 표를 참조하십시오.
