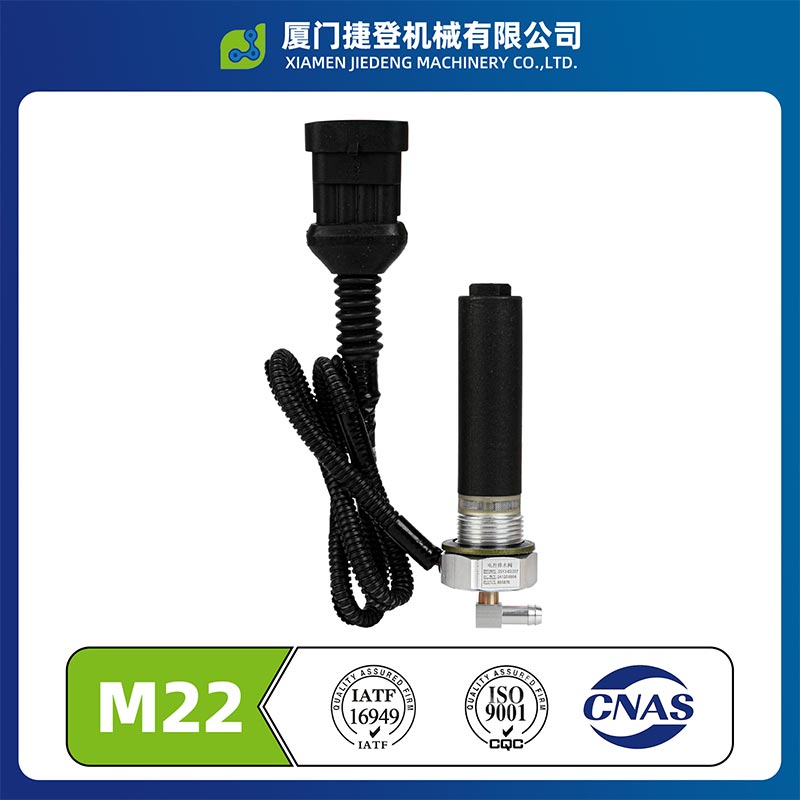

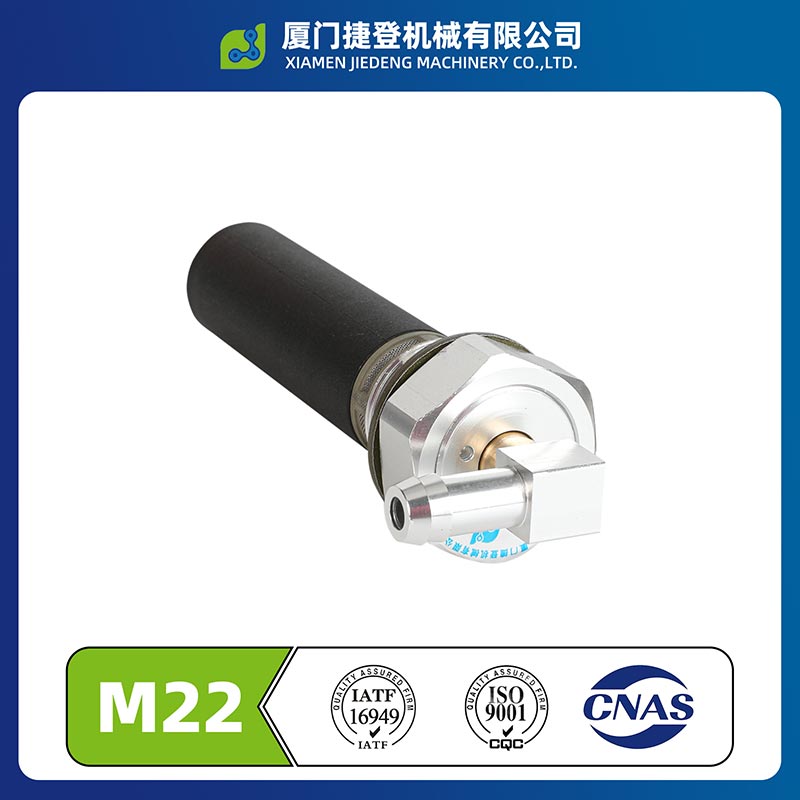

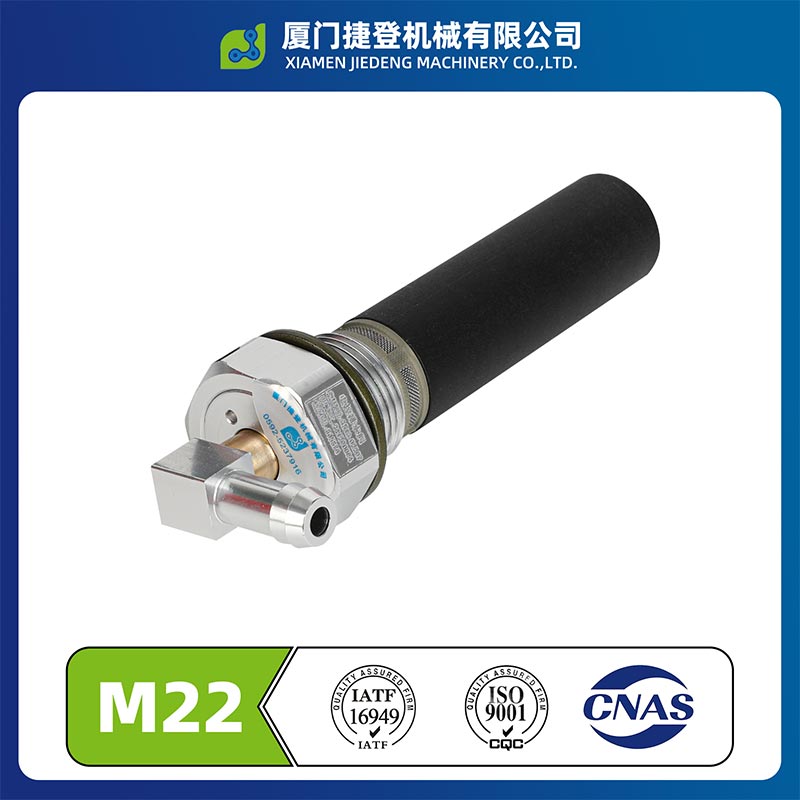

Xiamen Jiedeng에서 공급하는 24V 자동 배수 밸브는 표준 M22/M32를 사용하여 노출 두께가 10mm에 불과합니다. 스레드. IP68 보호 등급으로 24시간 동안 1m 깊이의 물에 잠길 수 있습니다. 6.4W 상수를 가지고 있습니다. 최대 80℃까지 온도 가열 기능이 있으며, -40℃ 환경에서도 5분 안에 얼음을 녹일 수 있다. 열효율은 40% 증가했습니다. 불소 고무 복합 씰은 0-1.1MPa 압력과 호환되며 코일은 견딜 수 있습니다 AC500V, 단자의 평균 인장력은 110N을 초과합니다. 96시간 염수분무 및 24시간 상저 ±40/80℃ 후 온도 검증, 밀봉 수명은 ≥8년입니다.
※ 초박형 내장형 설치구조 : 24V DC 솔레노이드 드레인 밸브를 혁신적으로 내장형 채용 전자기 밸브 디자인. 전체 어셈블리의 노출된 두께는 10mm에 불과합니다. 기존 배수구에 비해 섀시에서 30~50mm 돌출된 구조의 밸브로 로우 섀시의 업계 문제점을 완벽하게 해결 통행성이 좋지 않고 도로 장애물로 인해 손상되기 쉬운 버스. 밸브 본체는 M22×1.5/M32×1.5 표준 공기 저장소 나사산이 있으며 설치 호환성이 높습니다. 그럴 필요는 없다 기존 수동 밸브를 직접 교체하기 위해 공기 탱크 구조를 수정합니다.
※ IP68 높은 보호 설계: 밸브 본체는 캡슐화 및 밀봉 링으로 완전히 보호됩니다. 는 전자기 코일은 밸브 내부에 완전히 밀봉되어 있습니다. 연결 단자는 AMP 자동차 등급 방수를 사용합니다. 보호 수준이 IP68에 도달하는 커넥터. 1m 깊이의 물에 24시간 동안 물 없이 잠길 수 있다. 차량 섀시 고압 물총 헹굼, 비오는 날 등 가혹한 사용 환경에 완벽하게 적응 눈 오는 날씨, 진흙탕 도로 상황.
※ 접착식 고효율 가열 기술 : 자체 개발한 24V 전자식 에어탱크 밸브 PTC 상수 6.4W의 화력을 지닌 온도 가열 모듈로 80℃ ± 5℃ 내에서 일정한 가열 온도를 유지합니다. 는 발열체를 밸브 본체의 수로에 밀착 설치하여 내장 설치하여 열전도 효율이 40% 이상 향상되었습니다. -40℃의 극저온 환경에서 완전히 녹일 수 있습니다. 5분 이내에 밸브 본체 내부의 얼음을 제거하여 신속한 배수를 달성하고 완고한 문제를 효과적으로 해결합니다. 북부 겨울에는 배수 밸브가 얼어 작동하지 않습니다.
※ 다층 복합 밀봉 기술 : 방사형 밀봉과 단면 밀봉의 이중 밀봉 구조를 채택합니다. 실링 부품은 고온 및 저온에 강한 불소고무 재질로 되어 있으며 쇼어 경도를 갖습니다. 70 ± 5HA, 압축 영구 변형률 15% 이하(125℃ × 70h)로 전체 내에서 누출 제로를 보장합니다. 압력 범위는 0~1.1MPa이며 밀봉 수명은 최대 8년 이상입니다.
가열식 공기 탱크 배수 밸브의 원자재도 입고 시 매우 엄격한 검사를 받습니다. 물질적 과정.
| 금속 밸브 | 재료 스펙트럼 분석(6061/HPb59-1 재료가 요구 사항을 충족하는지 확인하기 위해) 종합 사이즈 검사(나사 게이지, 형태 및 위치 공차), 코팅 두께 측정 (아연-니켈 코팅≥8μm), 외관 불량 검사 |
| 고무 씰 | 경도 시험(쇼어 A 70±5), 인장 강도≥10 MPa, 파단 연신율≥200%, 영구 압축 변형 ≤15%, 고온 및 저온 저항 테스트(균열 없이 24시간 동안 -40℃, 70℃에서 125℃) 노화 없이 시간) |
| 솔레노이드 코일 | 직류저항시험(36Ω±5% at 20℃), 턴간절연시험, 내전압시험(AC 500V/1) 고장 없이 1분), 절연 저항≥100MΩ, 흡입력 테스트(≥15N) |
| 전자성분 | PTC 발열체 저항 측정, 온도 제어 장치 활성화 온도 감지 (80℃ ±5℃에서 단선), 커넥터 탈착력 테스트, 단자 코팅 검사 |
가열식 자동 배수 밸브는 제조 과정에서 실시간으로 모니터링됩니다.
FAI 시스템: 각 교대근무, 금형교체, 자재교체 후 1차 검사 실시 실시해야 합니다. 작업자가 자체검사를 실시하고, 팀장이 재검사를 실시하며, 품질은 검사관은 전문 검사를 수행합니다. 치수, 성능, 외관 등을 확인하신 후 모든 자격을 갖춘 대량 생산이 진행될 수 있습니다.
공정검사: 품질검사원이 주요공정에 대해 2시간마다 검사를 실시하고, 압착 압력, 디스펜싱 토크, 조립 치수 등 프로세스 매개변수를 즉시 기록하고 이상이 감지되면 조정을 위해 기계를 정지시키십시오.
단자 압착 제어: 압착 실시간 모니터링이 가능한 CNC 단자 압착기를 활용 1.2±0.1mm 이내로 유지되는 압력 및 압착 높이; 매월 터미널 파괴 인장 시험을 실시하여 일관된 압착 품질을 보장합니다.
100% 기밀성 전수검사: 각 제품 조립 후 30초간 기밀 테스트 진행 1.0 MPa의 압력 하에서 수행됩니다. 압력 강하가 0.01MPa 이하이면 적격한 것으로 간주됩니다. 이 누출된 제품이 방출되지 않도록 보장합니다.
전원 켜기 작동 테스트: 각 제품에 대해 DC24V 전원 투입 동작 테스트를 실시합니다. 는 밸브 열림/닫힘 응답 시간은 0.5초 이하이며, 작동이 막힘 없이 원활합니다.
