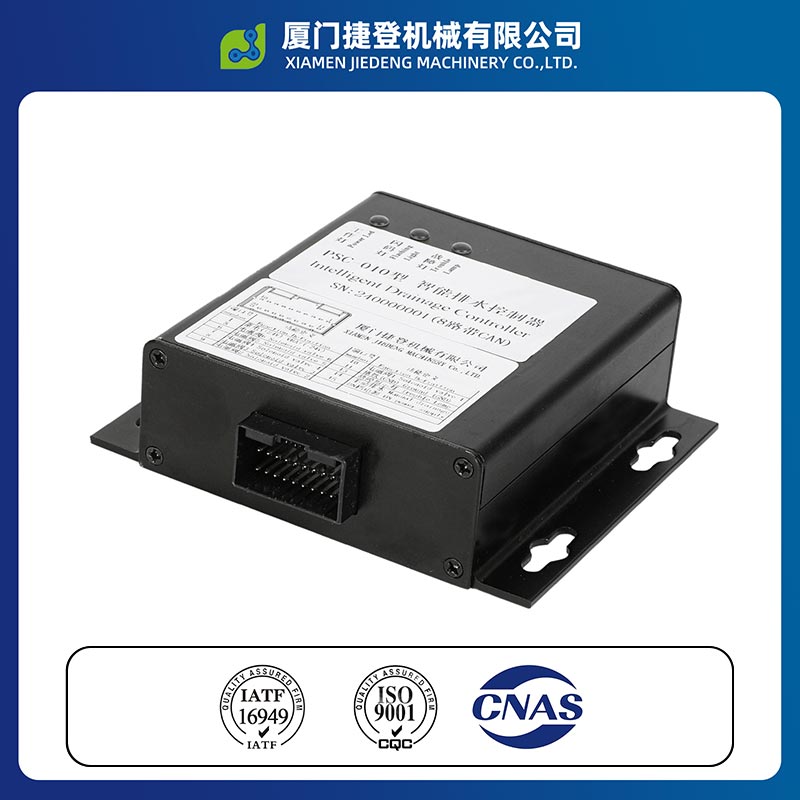

Xiamen Jiedeng이 공급하는 "강력한 지능형 배수 컨트롤러"는 지능적인 배수 제어 시스템. 지능형 배수 제어 시스템은 주로 공압 브레이크에 적용됩니다. 누산기 상용차의 기존 수동 배수 밸브를 교체하고 자동으로 배출 누적 실린더에 물이 있습니다. 파이프 부식, 밸브 막힘, 브레이크 시스템 등의 잠재적인 위험을 방지할 수 있습니다. 실패 물 축적으로 인해 발생합니다. 전체 프로세스에는 사람이 수동으로 조작할 필요가 없으므로 장기간의 작업이 가능합니다. 차량의 전체 제동 시스템이 안정적이고 안전하게 작동합니다.
※ 전자제어 배수밸브 및 지능형 배수컨트롤러와 연동하여 시스템이 작동됩니다.
※ 정전 및 정전상태에서는 드레인 밸브가 단단히 닫혀 있어 가스가 새지 않습니다.
저장 실린더의 소스.
※ 전원을 인가하고 작동 시 전자기력에 의해 전자밸브 코어가 작동하여 열리게 됩니다.
배수 채널.
※ 저장통 내부의 가스압력에 의해 물이 자동으로 축적됩니다.
퇴원.
※ 컨트롤러는 온도, 핸드브레이크, CAN 버스 등 다양한 신호를 동시에 수집합니다.
※ 수집된 신호를 바탕으로 전자동 배수 시스템 로직 제어를 구현합니다. 배수 시작과
중지 프로세스에는 수동 개입이 필요하지 않습니다.
전체 지능형 배수 시스템의 핵심 구성 요소는 다음과 같습니다: 지능형 배수 컨트롤러, 8채널 전기 제어 배수 밸브, 가열 릴레이, 온도 센서, 강제 배수 스위치, 오류 표시기 조명, CAN 통신 케이블.
1. 지능형 배수 컨트롤러: 전체 시스템 로직 작동 및 제어 실행의 핵심 기능을 수행합니다.
2. 8채널 전기 제어 배수 밸브: 여러 저장 실린더 배수 작업 실행을 담당합니다.
3. 온도 센서: 실시간 환경 온도를 수집하여 난방 및 배수 로직의 기초를 제공합니다.
4. 난방 릴레이: 겨울철 난방 회로를 제어하여 저온 부동액 보호를 달성합니다.
5. 강제 배수 스위치 : 수동 강제 배수 제어 기능을 제공합니다.
6. 오류 표시 등: 시스템 오류 표시 및 경보 피드백에 사용됩니다.
7. CAN 통신 케이블: 차량 신호 전송 및 통신 상호 작용을 달성합니다.
컨트롤러는 여러 개의 공기 저장 실린더와 일치할 수 있는 8개의 독립적인 배수 밸브 채널을 지원합니다. 별도의 배수를 위한 모델. 밸브 1은 재생 공기 저장 실린더의 배수 전용이고, 밸브 1은 재생 공기 저장 실린더의 배수 전용입니다. 나머지 채널 2~8은 서로 다른 시간에 독립적으로 작동합니다. 각 채널에는 자체 제어 배선 장치가 있으며 인터페이스 및 채널 번호는 라벨로 구별되어 다양한 차량의 레이아웃 요구 사항을 충족할 수 있습니다. 공기 저장 실린더 모델.
시스템에는 컨트롤러 저온 가열 로직이 장착되어 있습니다. 전원을 켜면 자동으로 시작됩니다. 주변 온도가 3℃ 이하이면 가열하고 5℃ 이상이면 가열을 중지합니다. 24V/20A 난방 장치가 장착되어 있습니다. 알루미늄 쉘 가열 와이어 번들과 호환되는 릴레이. 이는 배수 밸브와 파이프라인이 손상되는 것을 방지합니다. 저온에서 얼거나 막히지 않아 극한의 추운 지역에서도 정상적인 작동을 보장합니다.
