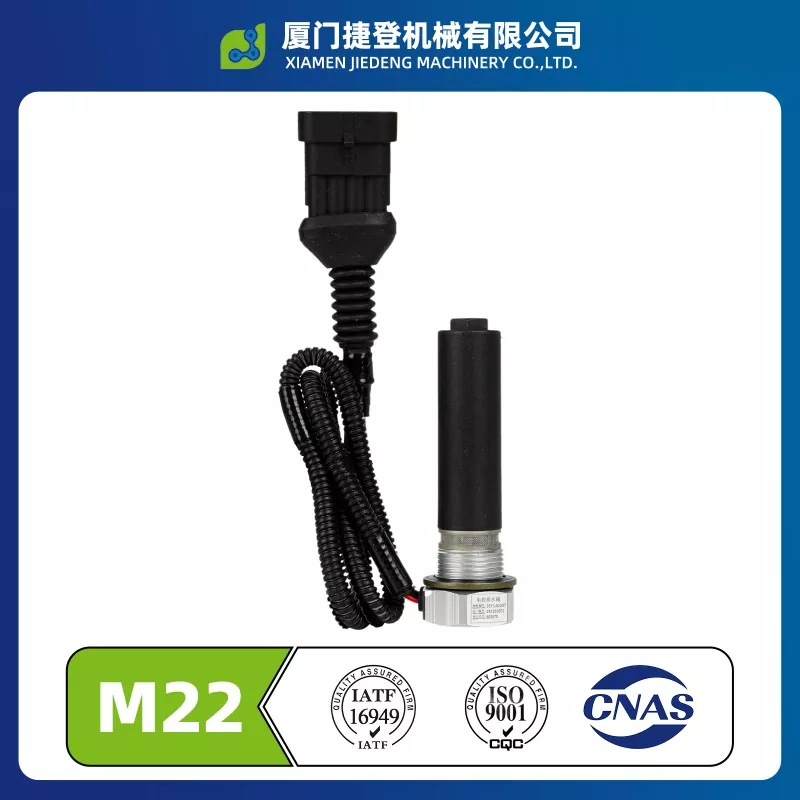

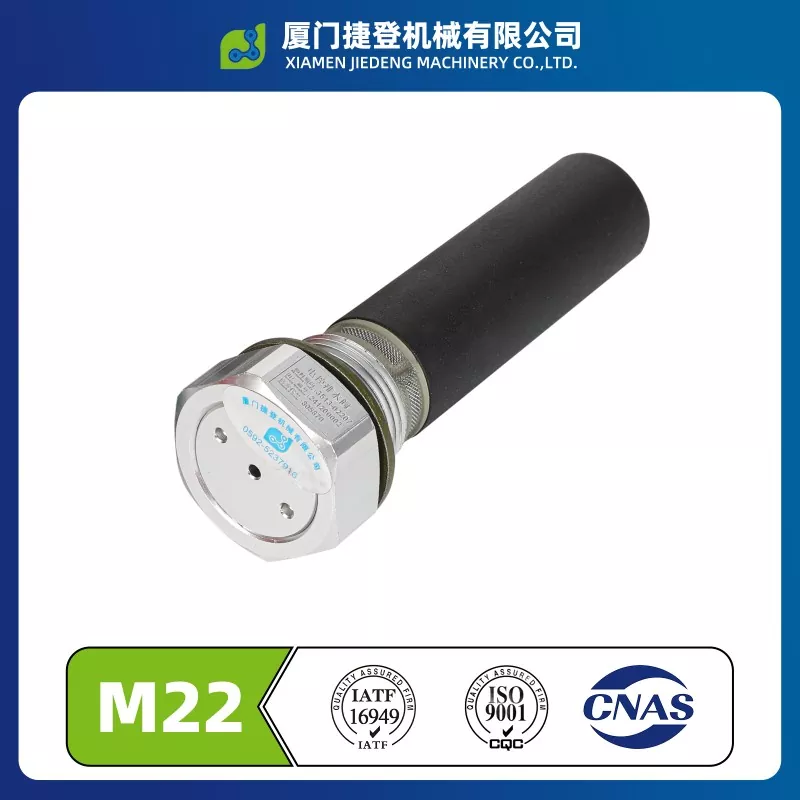

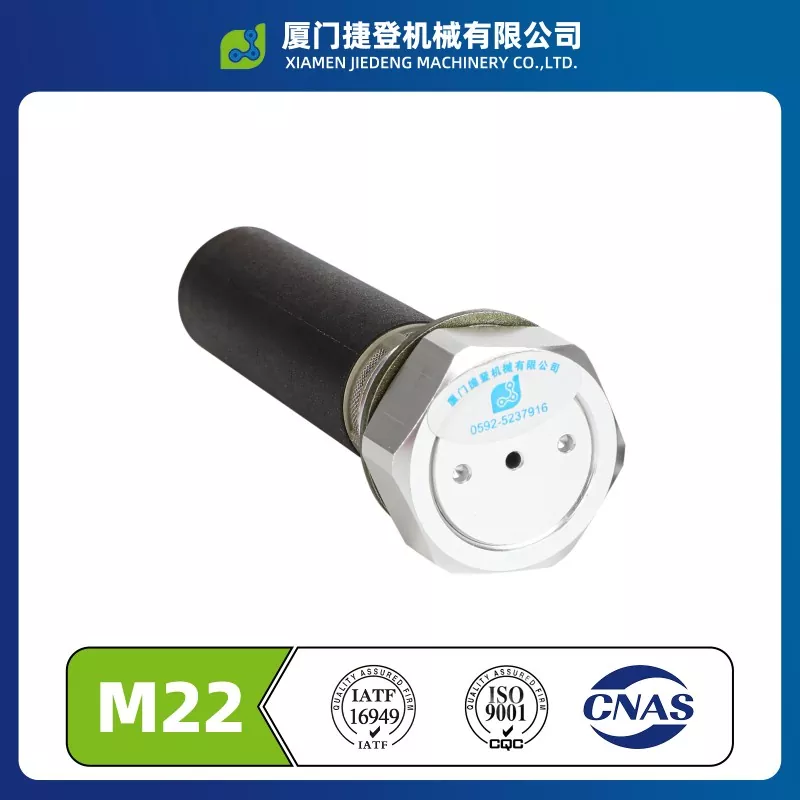

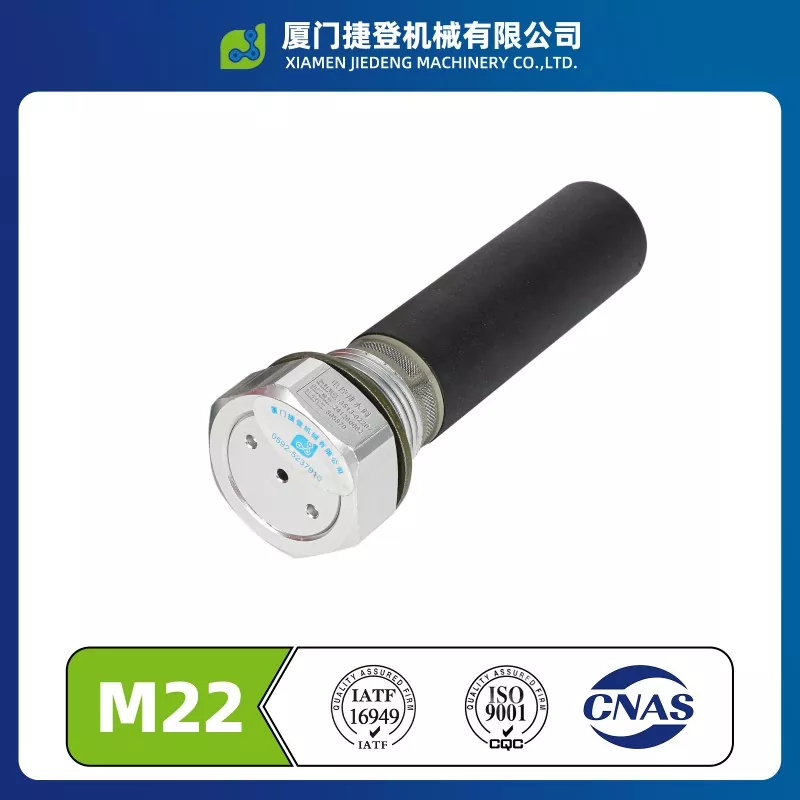

에어 브레이크 시스템 응축 밸브

Xiamen Jiedeng의 제조 JD-DDPS-004(공기 브레이크 시스템 응축 밸브)는 4가지 핵심 제조 기술로 제작되어 생산 효율성과 제품 일관성을 보장하는 고품질 모듈식 조립 라인을 가능하게 합니다. 다층 정밀 밀봉 시스템은 누출로부터 3중 보호 기능을 제공하며 자동화된 정밀 포팅 기술은 안정적인 전기 밀봉을 보장합니다. 전체 프로세스 폐쇄 루프 품질 관리는 배송 시 결함 제로를 보장합니다. 고급 제조 기술은 뛰어난 성능과 매우 긴 사용 수명을 통해 제품을 완벽하게 강화합니다.

문의 보내기

제품 설명

뛰어난 중국 제조업체인 Xiamen Jiedeng JD-DDPS-004는 표준화된 조립 라인을 사용하여 에어 브레이크 시스템 응축 밸브를 생산합니다. 중요 부품의 삼중 밀봉 보호 기능과 전문적인 자동화 AB 접착 포팅 기술을 갖춘 이 제품은 전체 제조 공정에서 3단계 품질 관리 시스템을 준수합니다. 뛰어난 밀봉 신뢰성과 일관된 조립으로 고압 및 넓은 온도 조건에서 장기적으로 안정적인 성능을 보장하므로 상용차 에어 브레이크 시스템을 위한 프리미엄 선택입니다.

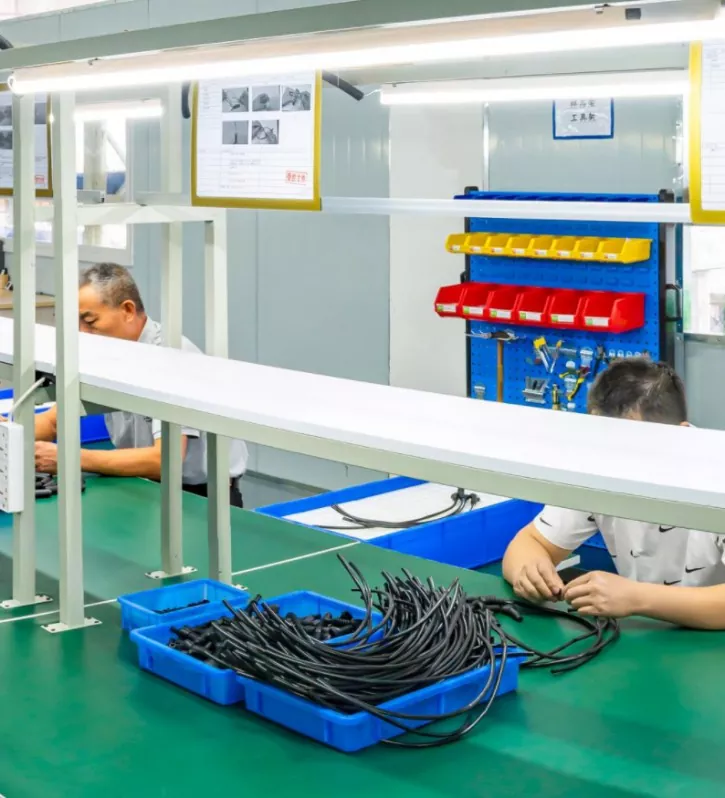

모듈식 조립 라인

JD-DDPS-004 솔레노이드 배수 밸브는 상업용 차량 공기 탱크의 배수 밸브를 위해 특별히 맞춤화된 완전 자동 모듈식 조립 라인 생산 모드를 채택합니다. 전체 생산 공정은 파일럿 헤드 분해, 코일 압착, 고정밀 필터 설치, 밀봉 접착제 도포, 밸브 본체 교정 및 압력 테스트와 같은 12개의 독립적인 표준 단계로 나뉩니다.

생산 공정은 고도로 전문화되고 표준화되어 있습니다. 각 워크스테이션은 작업당 15~30초의 표준 작업 시간을 엄격하게 준수합니다. 작업장의 안정적인 생산 능력은 시간당 200개에 달할 수 있으며 일일 생산 능력은 4,800개가 넘습니다. 이는 대규모 수출 주문, 차량 집단 구매 및 일괄 교체 애프터 서비스 요구 사항을 충족할 수 있습니다.

모든 워크스테이션에는 맞춤형 고정 장치, 포지셔닝 지그 및 토크 교정 장비가 장착되어 있어 수동 부품 조립 시 오정렬, 풀림, 조립 편차와 같은 교차 작업 오류를 완전히 제거합니다.

동시에 제품에는 단일 제품-1-바코드 품질 추적 시스템이 장착되어 있습니다. 각 제품은 고유한 생산 배치, 워크스테이션, 작업자 및 검사 데이터와 결합되어 완전한 추적이 가능합니다.

기존 분산 조립 공정에 비해 이 모델은 제품 조립 일관성 오차를 ±0.02mm 이내로 제어하며, 제품 합격률은 99.8% 이상으로 안정적입니다.

생산 안정성과 제품 균일성은 일반 산업 공정을 훨씬 뛰어넘어 생산원의 다양한 대형 트럭, 버스, 건설 기계 공기 탱크와 호환될 수 있는 제품의 기반을 마련합니다.

정밀 밀봉 공정 시스템

고압의 물 축적, 큰 온도 변동, 빈번한 개폐 등 공기 탱크의 가혹한 작업 조건에 대응하여 이 솔레노이드 제어 배수 밸브는 3중 정밀 밀봉 보호 시스템을 구축했습니다.

모든 공정 매개변수는 정량적으로 제어 가능하여 누수, 공기 누출 및 밀봉 실패를 효과적으로 방지합니다. 핵심 프로세스 표준은 업계의 견고한 구성 요소 표준을 엄격하게 따르며, 모든 매개변수는 파일에 완전한 테스트 보고서와 함께 제3자 작업 조건 시뮬레이션 테스트를 통과했습니다.

1. 나사형 잠금 씰:밸브 본체와 밸브 코어의 나사산 부분은 특수 고온 방지 잠금제로 균일하게 코팅되어 있습니다. 코팅 두께는 0.08-0.12mm 이내로 엄격하게 제어됩니다. 경화 후 8bar의 고압 충격을 견딜 수 있으며 실 풀림 및 누출을 방지합니다.

2. 모션 쌍 윤활 보호:밸브 본체의 움직이는 접촉면은 -40℃ ~ +85℃의 매우 넓은 온도 범위에 적합한 오래 지속되고 노화 방지 윤활 그리스로 코팅되어 있습니다. 이는 막힘 없이 밸브 코어의 원활한 개폐를 보장하고 저온 고착이나 고온 건조 불량을 방지합니다.

3. 고정밀 방사형 씰:키 밀봉 홈은 정밀 밀링으로 가공됩니다. 홈 몸체의 공차는 ±0.01mm 이내로 제어됩니다. 맞춤형 불소 기반 O-링과 결합하여 O-링의 신축 변형률은 15%-20%의 최적 범위 내에서 엄격하게 제어되어 과도한 신축 노화 및 이완 누출을 방지합니다.

제3자 내구성 테스트를 거친 후 이 씰링 시스템은 누출 없이 100,000회의 고주파 개폐를 달성할 수 있습니다. 저장탱크의 정상 사용압력은 0.3~1.0MPa로 장기간 사용시 공기누출이나 누수문제가 없습니다.

트럭, 버스, 건설 기계, 공기 압축기 저장 탱크 등 다양한 작업 조건에 완벽하게 적합합니다. 제품의 수명은 일반 배수 밸브보다 60% 이상 깁니다.

자동화된 정밀 밀봉 기술

제품 코일과 리드 구멍의 밀봉 공정은 공정 전반에 걸쳐 산업 등급의 완전 자동 AB 접착제 캡슐화 장비를 채택합니다. 수동 캡슐화의 불확실성을 제거하고 표준화된 데이터 기반 캡슐화 절차를 확립하여 제품의 전기 절연, 방수 및 방진 성능을 보장합니다.

모든 공정 매개변수는 추적 및 검증 가능하며 공장 출고 시 전기 성능 테스트 보고서가 제공됩니다.

핵심 표준화 프로세스

먼저, 5분 동안 0.1MPa 진공 탈기 처리를 진행하여 겔 내부의 미세 기포를 완전히 제거하여 추후 고온, 고압 환경에서 균열, 수분 누출, 누전을 방지합니다.

둘째, 정량적이고 정밀한 젤 디스펜싱 모드가 활성화되어 디스펜싱 용량 오차가 ±0.5g 이내로 제어되어 젤의 틈이나 넘침 없이 완벽하고 완벽한 씰링을 보장하며 씰링 범위는 100%입니다.

이 장비에는 지능형 건식 연소 방지 및 폐기물 젤 제거 메커니즘이 장착되어 있어 종료 및 재시작 시 효과가 없는 젤을 자동으로 청소하여 밀봉 효과에 영향을 미칠 수 있는 잔류 젤을 제거합니다.

동시에 완전 자동 청소 및 스마트 탄닌 수분 보충 시스템도 갖추고 있어 전 과정에서 사람의 개입이 전혀 필요하지 않습니다.

이 자동화된 캡슐화 프로세스를 통해 제품은 IP67 보호 수준을 달성할 수 있어 비, 물 축적 및 먼지의 침입을 완전히 방지할 수 있습니다. 코일의 절연 저항은 ≥100MΩ에서 안정적으로 유지되어 전기 제어 배수 밸브의 누출, 단락 및 물 유입 손상과 같은 일반적인 문제를 효과적으로 해결합니다.

복잡한 실외, 습하고 먼지가 많은 차량 작업 조건에 적합하며 전기 안전 안정성은 업계의 일반 제품보다 훨씬 뛰어납니다.

전체 프로세스 품질 관리

전체 차량 배수 밸브 시리즈는 이벤트 전, 이벤트 내 및 이벤트 후 폐쇄 루프 3단계 품질 관리 시스템을 구축했습니다. 완벽한 테스트 장비, 운영 표준 및 테스트 보고서를 갖추고 있습니다. 각 제품은 공장에서 출고되기 전에 16가지 포괄적인 테스트를 거칩니다. 공장에서 출고되는 불량품은 없습니다. 대외 무역 품질 검사, 고객 공장 검사 및 배치 검사를 지원할 수 있는 완전한 품질 규정 준수 파일이 있습니다.

1. 배송 전 초도품 검증

각 생산 배치 전에 품질 검사관은 재료 사양, 밸브 본체 치수, 코일 매개변수 및 밀봉 액세서리를 확인합니다. 첫 번째 제품은 전체 크기 측정, 압력 테스트 및 전원 켜기 테스트를 거칩니다. 오류가 없음을 확인한 후에만 대량 생산이 가능하므로 배치 관련 품질 문제가 사라집니다.

2. 작업장 자체점검

각 워크스테이션 작업자가 조립을 완료한 후 부품 간격, 접착제 도포 상태 및 O-링 설치 정확도를 하나씩 확인합니다. 변형, 정렬 불량 또는 결함이 있는 제품은 자동으로 제거됩니다.

3. 최종검사 및 이송

완제품이 완성되면 고압 기밀 테스트, 전원 개폐 테스트, 방수 테스트를 거칩니다. 이러한 테스트는 감지를 위해 실제 차량 작동 조건을 시뮬레이션합니다.

결함이 있는 모든 제품에는 동일한 번호가 지정되고, 보관을 위해 격리되고, 추적이 가능하도록 등록되어 문제 해결을 위한 폐쇄 루프를 형성합니다. 전체 품질 관리 시스템을 구현한 후 공장에서 제품 불량률은 0.2% 미만입니다.

제3자 공인 테스트를 통해 제품의 내압성, 개폐 성능, 밀봉 내구성, 전기적 안전성 등 모든 지표가 표준을 충족했으며, 공장 검사 보고서, 성능 테스트 보고서, IP 보호 수준 보고서를 제공하여 해외 시장 진출 표준을 충족할 수 있습니다.

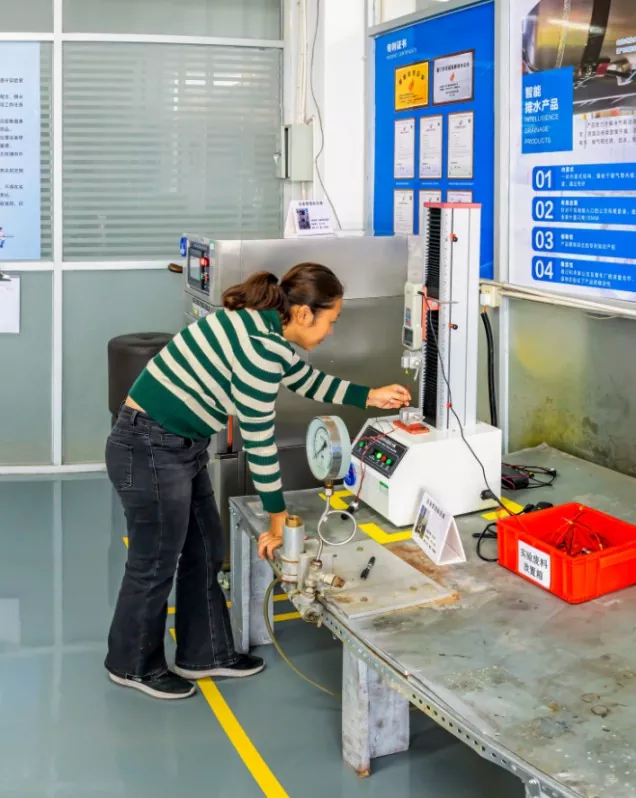

Air Brake System Condensation Valve Quality Control

제품 핵심사양

호환 모델	JD-DDPS-004 전기 제어식 자동 공기 탱크 배수 밸브
작동 전압	12V / 24V (트럭, 버스 범용 듀얼 사양)
적용 가능한 작동 압력	0.3MPa~1.0MPa
작동 온도 범위	-40℃ ~ +85℃
보호 수준	IP67
내구성 수명	≥100,000 개폐 작업

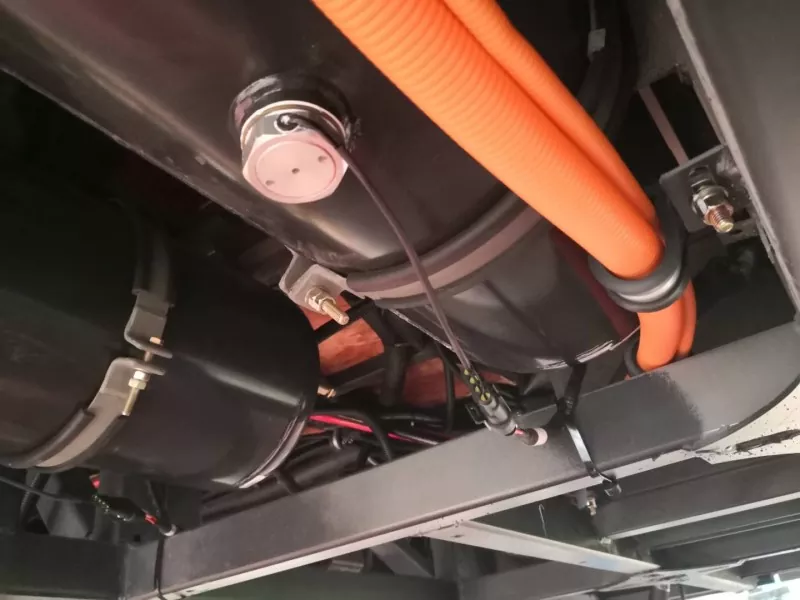

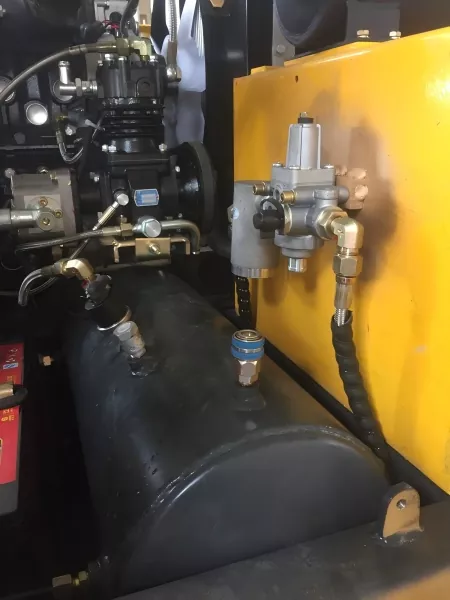

적용 가능한 시나리오	대형 트럭, 소형 트럭, 버스, 건설 기계, 공기 압축기, 상용차의 공기 저장 탱크
핵심 소재	고강도 황동 밸브 본체 + 탄화플루오르 실런트 + 순수 구리 코일, 녹 방지 및 부식 방지

제품 선택 제안

1. 전압 선택

소형 소형 트럭 및 가정용 상업용 차량의 경우 12V 버전이 선호됩니다. 대형 트럭, 장거리 화물 차량, 대형 버스 및 건설 기계의 경우 24V 버전을 균일하게 적용하여 전압 불일치를 방지하고 시동 및 종료 중 오작동을 방지합니다.

2. 작동 조건 선택

폭우가 많이 내리고 습도가 높으며 기온이 낮은 지역에서는 밸브 본체를 손상시킬 수 있는 물 축적, 결빙, 먼지 침입을 방지하기 위해 IP67 방수 및 저온 저항 기능을 갖춘 모델을 선택해야 합니다.

3. 교체 선택

상업용 차량의 원래 공장 공기 탱크 설치 구멍의 대부분과 호환되므로 파이프라인 수정이 필요 없으며 기존 수동 배수 밸브와 일반 단순 전기 제어 배수 밸브를 직접 교체할 수 있습니다. 또한 시중의 주류 차량 모델과도 호환됩니다.

4. 배치 선택

차량, 수리점 및 해외 무역 구매자는 배치 12V/24V 사양을 혼합할 수 있습니다. 맞춤형 배치 로고 및 포장이 지원되며 해외 브랜드 라벨링, 채널 유통 및 기타 요구 사항에 적합합니다.

제품 사용에 관해 자주 묻는 질문

Q1: 전자 제어식 시간 배수 밸브가 설치 후 자동으로 물을 배수할 수 없는 이유는 무엇입니까?

A: 먼저 전압이 호환되고 배선이 안전한지 확인하십시오. 둘째, 공기 탱크의 압력이 0.3MPa 작동 임계값에 도달하는지 확인하십시오. 오랫동안 사용하지 않은 경우에는 밸브바디 필터에 있는 불순물을 살짝 닦아주시면 됩니다. 정상적인 설치 및 매칭 후에는 일정한 간격으로 자동으로 물이 배수됩니다.

Q2: 제품 사용 중 약간의 공기 누출이 있어도 정상인가요?

A: 정상적인 조건에서는 공기 누출이 전혀 없어야 합니다. 공기 누출이 있는 경우 일반적으로 O-링의 정렬 불량 또는 파이프라인의 헐거움으로 인해 발생합니다. 문제를 해결하려면 파이프라인을 다시 조이고 씰링 부품을 확인하기만 하면 됩니다. 공장에서 제공되는 제품의 밀봉 성능은 고압에서 테스트되었으며 품질 문제는 없습니다.
